DXF Weichen Generator Generiert DXF CAD Vorlagen für Weichen nach den eingestellten Parametern. Es werden 3 Fälle unterschieden. Bogen endet vor dem Herzstück. Bogen endet im Herzstück. Bogen endet hinter dem Herzstück. Die Fälle 2. und 3. bedingen einen Bogen oder tlw. Bogen im Herzstück und die Schwellenlage hierzu ist einfach gehalten. Die Schwellenlage zu 1. läßt einige Einstellmöglichkeiten zu. Das Schwellenlayout ist als Vorschlag zu verstehen. Der Generator testet nicht ob die Weiche herstellbar ist. Unsinnige Werte führen höchstwahrscheinlich zu unsinnigen Ausgaben.
Ich benutze LibreCAD für die weitere Konstruktion oder zum Anschauen der DXF Datei. Das ganze hier ist als Konstruktionsgrundlage fuer den Weichenbau gedacht und nicht als Gleisplanungssoftware. Die generierte Zeichnung soll nur die Grundparameter, also eine geometrisch korrekte Basis, liefern. CODE200_M/P/R respektive stehen für das CODE200 Gleis von Märklin/Peco/Regner. (Daten aus I01, März 2011, Interessengemeinschaft Spur II e.V)

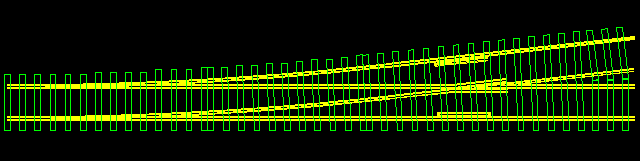

Erläuterung der Parameter
Parameter Definition im Modell Radius[mm] Spur[mm] Alpha[Deg] O_Verl[mm] PROFIL10 PROFIL14 PROFIL18 PROFIL20 PROFIL25 PROFIL30 PROFIL35 PROFIL42 PROFIL50 PROFIL_03 CODE40 CODE55 CODE70 CODE83 CODE100 CODE125 CODE148 CODE172 CODE200_M CODE200_P CODE200_R CODE208 CODE250 CODE280 CODE310 CODE332 Gleisprofil F[mm] swe[mm] FSL[mm] RL Faktor RL Winkel RL Ende Länge	Generiere zusätzlich: Gerade Schwellenlage 1. Doppelschwelle 2. Doppelschwelle
Schwellen Definitionen im Original (Alle Maße in mm) Normale Schwellenlänge Maximale Schwellenlänge Schwellen Breite Schwellen Abstand zwischen den Schwellen Schwellen Stufung

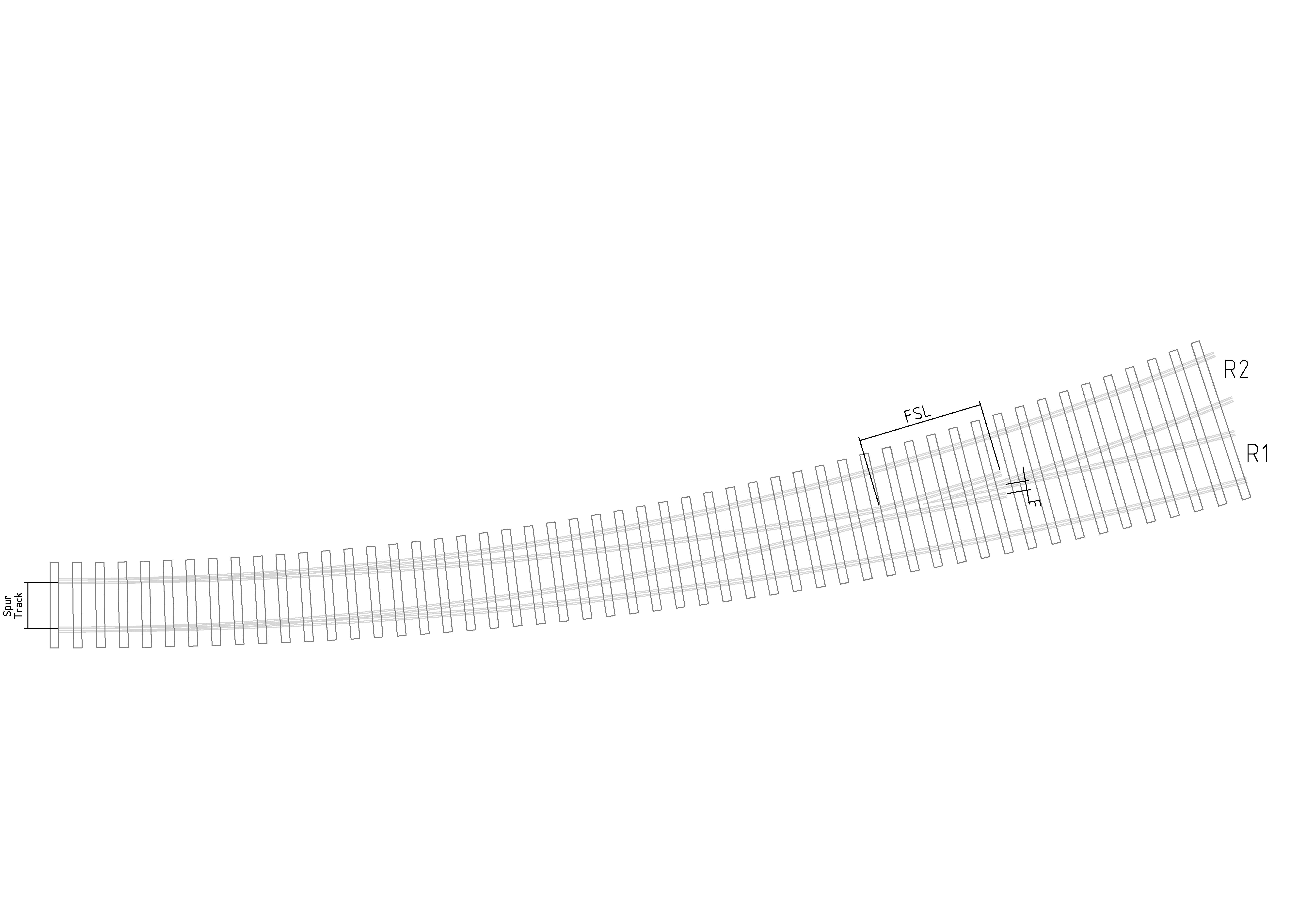

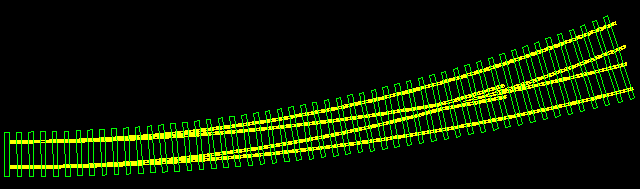

Erläuterung der Parameter

Parameter Definition im Modell Radius1[mm] Radius2[mm] Spur[mm] F[mm] FSL[mm] PROFIL10 PROFIL14 PROFIL18 PROFIL20 PROFIL25 PROFIL30 PROFIL35 PROFIL42 PROFIL50 CODE40 CODE55 CODE70 CODE83 CODE100 CODE125 CODE148 CODE172 CODE200_M CODE200_P CODE200_R CODE208 CODE250 CODE280 CODE310 CODE332 Gleisprofil

© Heiko Schröter, Juni 2010
Der uebliche Jura Schmonzens: Die Sache wird wie sie ist zur Verfügung gestellt, ohne Garantie auf irgendetwas.
Bevor Sie mir Schreiben: Erweiterungswünsche nehme ich zur Kenntnis ohne Zusage ob die jemals verwirklicht werden. Fehler versuche ich schellstmöglich zu beseitigen. Bitte teilen Sie mir dazu alle verwandten Parameter mit.
